Xác định cuộn dây bị chập bằng phương pháp thử điện áp thấp

Xác định cuộn dây bị chập bằng phương pháp thử điện áp thấp

Khi một vài vòng dây nằm cạnh nhau trong một bối hoặc một tổ bối bị hỏng men cách điện gây dính sang nhau gọi là chập dây hay hôn dây thì động cơ sẽ hoạt động trục trặc. Đây là dạng hư hỏng khó xác định nhất, nếu không có kinh nghiệm sẽ dễ mắc sai lầm nhất. Thông thường, các động cơ được quấn bằng dây đồng mà điện trở suất của dây đồng lại rất nhỏ nên nếu dùng ôm kế để đo thì điện trở thông mạch của bối dây bị chập cũng xấp xỉ bằng bối dây tốt. Bởi vậy, với cách đo điện trở thông thường khó phân biệt được bối dây nào còn, bối dây nào chập. Để khẳng định một cách tự tin các cuộn dây có bị chập hay không, người ta phải sử dụng đồng thời nhiều phương pháp: phương pháp cảm quan, phương pháp đo điện trở, phương pháp đo dòng điện,phương pháp thử bằng ronha, phương pháp đo điện áp, phương pháp thử bằng điện áp thấp.

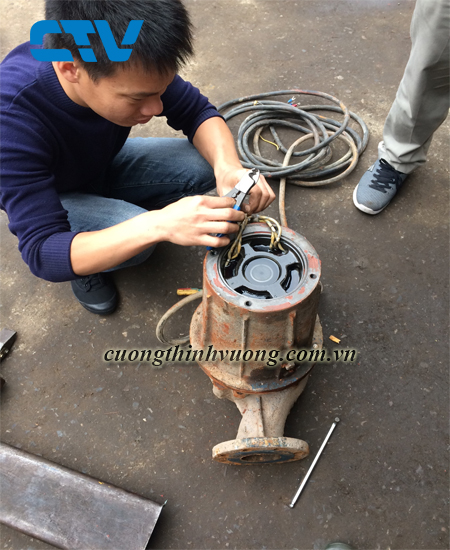

Đối với phương pháp thử bằng điện áp thấp, cần phải rút bỏ hết các ống gen cách điện ra khỏi các mối nối giữa các tổ bối dây hoặc bối dây trong cuộn dây đang kiểm tra như phương pháp đo điện áp. Dùng một điện áp xoay chiều thấp cỡ 6-12V ở đầu ra của biến áp hạ áp kiểu cách ly( đầu hạ áp của máy tăng giảm điện chẳng hạn) mồi vào hai đầu của từng tổ bối dây hoặc bối dây một. Ở các tổ bối dây hoặc bối dây tốt sẽ thấy tia lửa hồ quang phát ra ở chỗ tiếp xúc yếu và cả máy biến áp lẫn ống dây đều phát ra tiếng kêu nhè nhẹ. Ở các tổ bối dây hoặc bối dây bị chập sẽ có tia lửa hồ quang phát ra rất mạnh kèm theo tiếng kêu bem bép. Đồng thời máy biến áp rú lên ầm ĩ. Nếu quan sát trên mặt máy biến áp sẽ thấy kim đồng hồ vôn kế tụt thấp xuống còn đèn báo mặt máy thì tối hẳn đi. Tổ bối dây hoặc bối dây bị chập càng nặng thì hiện tượng trên càng rõ.

Ở các tổ bối dây hoặc bối dây bị chập nhẹ, hiện tượng trên sẽ không rõ lắm. Để khẳng định 1 cách chắc chắn, có thể sử dụng phối hợp cả phương pháp đo dòng điện qua chúng. Khi đưa điện áp thấp vào hai đầu tổ bối dây hoặc bối dây còn tốt, dùng ampe kế sẽ đo được ở chúng những giá trị dòng điện bằng nhau còn ở các tổ bối dây hoặc bối dây chập sẽ đo được các giá trị dòng điện lớn hơn hẳn.
