Thiết kế bơm ly tâm

Thiết kế bơm ly tâm

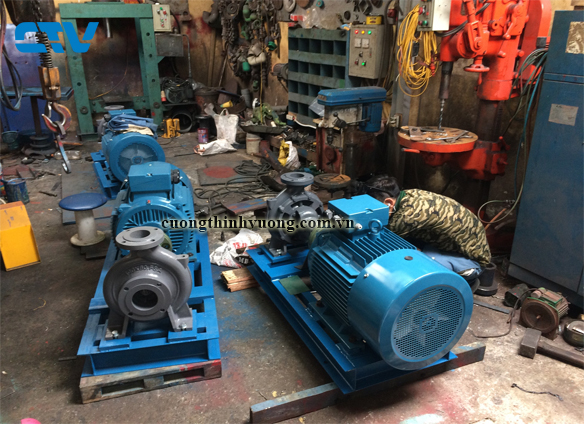

Căn cứ vào yêu cầu về lưu lượng Q, chiều cao cột áp và tính chất của lưu thể, ta thiết kế bơm cho phù hợp.Thiết kế bơm ly tâm gồm có các bước sau:

+ Thiết kế guồng động: xác định dạng hướng kính của guồng, chọn dạng và dựng cánh

+ Tính và dựng bộ khuếch tán ( nếu có)

+ Tính và dựng rãnh xoáy (vỏ bơm)

+ Tính trục, chọn kết cấu ổ đĩa, tính khớp nối

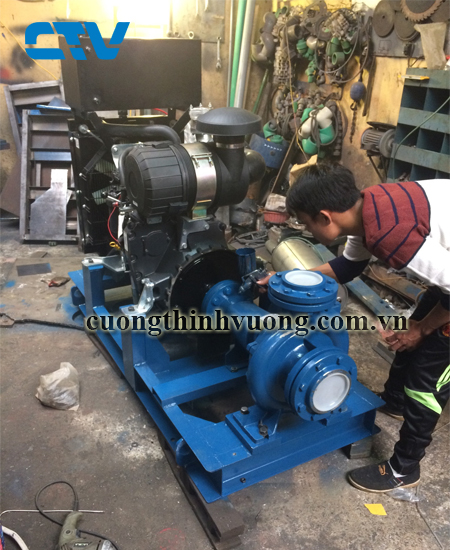

+ Chọn động cơ và kết cấu giá đỡ toàn bộ máy bơm

1. Dựng cánh dạng hướng kính

Cánh guồng là bộ phận chính yếu của bơm ly tâm. Hình dạng cánh có liên quan chặt chẽ đến lưu lượng, cột áp, độ ồn.. của bơm. Cánh có thể cong về sau, thẳng, cong về trước và chúng cong theo một hướng nhất định( không cong vặn vỏ đỗ). Dựng loại cánh này khá là đơn giản. Đối với loại cánh cong về trước thường áp dụng cho quạt ly tâm, rất ít khi dùng cho bơm, chỉ dùng khi nào cần phải cấp cho lưu thể lỏng năng lượng lớn với kích thước guồng động nhỏ và không để ý đến hệ số hiệu dụng. Việc dựng cánh cong vặn vỏ đỗ khó hơn nhiều, nó phải dựa vào sự biểu diễn bảo giác( bảo toàn góc), loại cánh này thường được áp dụng cho bơm ly tâm có công suất hàng ngàn Kw, lưu lượng khoảng 10m3/s để tuần hoàn một lượng lớn chất lỏng.

2. Dựng bộ khuếch tán và rãnh xoáy

+ Bộ khuếch tán

Bộ khuếch tán có cấu tạo gồm 2 vách hình vành khăn, có các cánh ở giữa. Nó được lắp cố định bên ngoài cửa ra của guồng động. Nhiệm vụ của nó là biến năng lượng của lưu thể vừa rời guồng động từ dạng động năng sang thế năng và định hướng dòng chảy

+ Rãnh xoáy ( vỏ bơm ly tâm)

Rãnh xoáy có hai công dụng:

Tập trung lưu thể đi ra từ guồng động hoặc từ bộ khuếch tán rồi hướng nó đến ống đẩy

Khi không có bộ khuếch tán thì rãnh xoáy đóng vai trò thay cho bộ khuếch tán

Rãnh xoáy ( vỏ bơm) được đúc từ gang khi bơm có áp suất nhỏ. Nếu áp suất khoảng từ 20.10⁵ N/m² trở lên thì rãnh xoáy được đúc từ thép. Trường hợp bơm có lưu lượng rất lớn  ( kích thước lớn) thì nó được hàn từ thép tấm. Bơm dùng vào môi trường hóa chất, thực phẩm thì các bộ phận có tiếp xúc với môi trường phải được chế tạo từ các vật liệu phù hợp, chống ăn mòn như: đồng, hợp kim của đồng, thép không gỉ, chất dẻo, gốm...

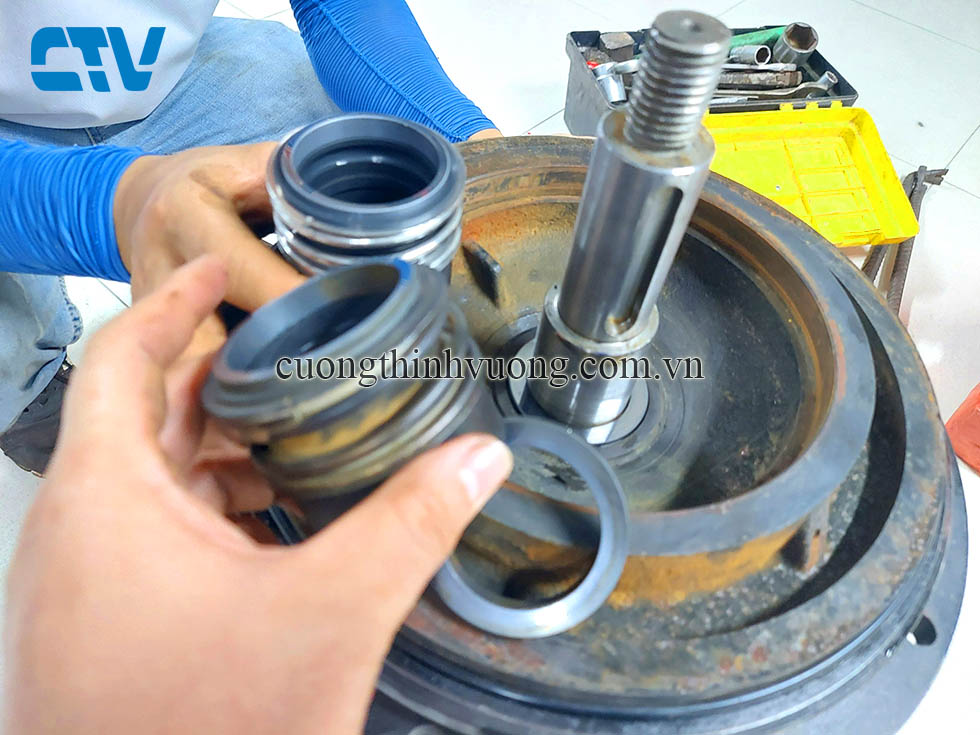

3. Trục, tải chiều trục và cân bằng

Guồng động cơ được lắp trên một đầu trục nhờ rãnh then và đai ốc, đầu kia của trục được nối với động cơ nhờ bộ truyền. Trục được lắp trên các gối đỡ. Khi trục quay làm cho mọi bộ phận lắp trên nó quay theo, ta gọi chung là roto. Có rất nhiều lực tác dụng lên roto. Lực tổng hợp của các lực có xu hướng làm dịch roto theo chiều trục gọi là tải chiều trục. Thông thường lực tổng hợp có xu hướng đẩy roto về phía cửa hút của guồng động.

Tải chiều trục được sinh ra từ các yếu tố như sau:

+ Toàn bộ tự trọng của roto, khi bơm đặt thẳng đứng

+ Tác dụng của lưu thể lên guồng động

+ Lực sinh ra từ bộ truyền bánh răng nghiêng hay răng nón
