Tổn thất và hiệu suất trong bơm hướng trục

Tổn thất và hiệu suất trong bơm hướng trục

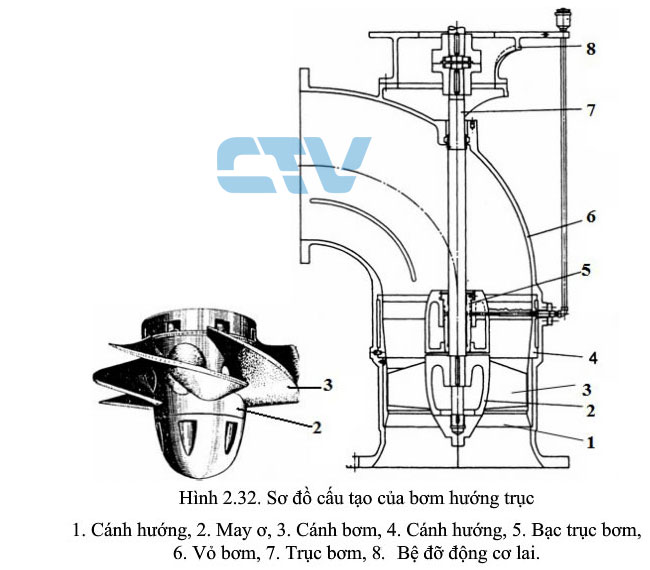

Tương tự như trong bơm ly tâm, tổn thất trong bơm hướng trục cũng được phân ra làm ba loại: tổn thất thủy lực, tổn thất lưu lượng và tổn thất cơ khí. Mỗi loại tổn thất được đánh giá bằng hiệu suất tương ứng

Tổn thất cơ khí

Tổn thất cơ khí gây nên bởi ma sát của trục bơm với ổ trục và ổ đệm. Trong bơm hướng trục, tổn thất cơ khí cũng rất nhỏ, vì vậy bơm hướng trục có tổn thất cơ khí cao.

n_ck = 0.96 ÷ 0.98

Hiệu suất chung của bơm hướng trục:

n= n_tl.n_ll.n_ck

Hiệu suất chung của bơm có giá trị trong khoảng:

n= 0.70 ÷ 0.90

Tổn thất lưu lượng

Tổn thất lưu lượng trong bơm hướng trục chỉ gây nên bởi rò rỉ chất lỏng qua khe hở giữa vỏ bơm và đầu các cánh dẫn. Lượng rò rỉ đó rất nhỏ so với lưu lượng chung của bơm. Vì vậy, bơm hướng trục có hiệu suất lưu lượng khá lớn

n_ll = 0.97 ÷ 0.99

Tổn thất và hiệu suất thủy lực của bơm hướng trục

Tổn thất thủy lực trong bơm hướng trục bao gồm

Tổn thất của dòng chất lỏng chảy bao các cánh dẫn của bánh công tác, ký hiệu là h1 ( h1=hp)

Tổn thất trong chảy bao các cánh dẫn hướng h₂

Tổn thất do ma sát của chất lỏng với vỏ bơm, với bầu cánh và moay ơ của bánh dẫn hướng - h3

Tổn thất do biến đổi động năng thành thế năng trong các máng dẫn hoặc trong các ống loe- h4

Tổn thất gây nên bởi rò rỉ chất lỏng qua khe hở giữa bánh công tác và vỏ  h5

Các loại tổn thất này không thể xác định chính xác bằng tính toán vì không có đủ điều kiện cần thiết.

Tổn thất thủy lực chung trong bơm hướng trục bằng tổng các loại tổn thất thủy lực nói trên.

hw= h1+h2+h3+h4+h5.

Tổn thất thủy lực chung có thể xác định chính xác bằng thực nghiệm.

Hiệu suất thủy lực chung của bơm được xác định bằng:

Hiệu suất thủy lực n_tl có giá trị trong khoảng 0.85÷ 0.95

Rò rỉ chất lỏng qua khe hở giữa vỏ bơm và các tiết diện đầu ( biên ngoài) của các cánh dẫn có ảnh hưởng rất lớn đến hiệu suất thủy lực của bơm.Theo các số liệu thực nghiệm,nếu khe hở này tăng từ 0.001D đến 0.007D thì cột áp sẽ giảm 20% trong khi đó lưu lượng chỉ giảm 2%
