Máy bơm phun tia

Cấu tạo và nguyên tắc làm việc

Bơm phun tia làm việc dựa trên nguyên tắc truyền trực tiếp động năng của dòng chất lỏng công tác có năng lượng lớn cho một dòng chất lỏng khác có năng lượng nhỏ và bơm nó lên.

Nguyên tắc làm việc

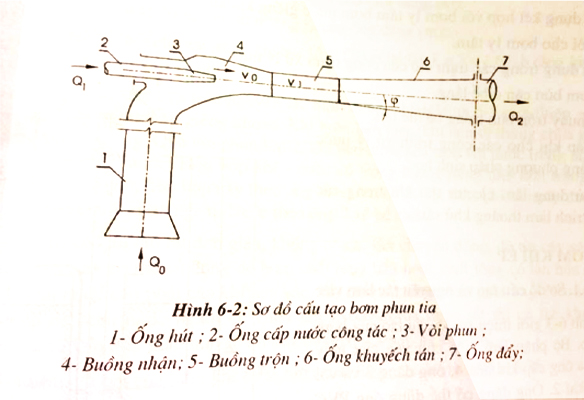

Dòng chất lỏng công tác có cột áp H1 chảy vào ống 2 với lưu lượng Q1, qua miệng vòi phun 3 tạo thành dòng tia có vận tốc rất lớn phun vào buồng 4, kéo không khí trong buồng này chuyển động theo nên tại đây, vận tốc dòng chảy tăng lên, áp suất giảm xuống nhỏ hơn áp suất không khí. Trên mặt nước trong bể hút lại chịu tác dụng của áp suất không khí. Do sự chênh lệch áp suất, nước từ bể hút dâng lên buồng 4. Tại đây nó được chất lỏng công tác truyền năng lượng cho. Ra khỏi buồng 4 chất lỏng vào buồng trộn 5 để ổn định vận tốc,vào ống khuếch tán 6 để biến một phần động năng thành thế năng. Cuối cùng dòng chất lỏng chuyển động vào ống đẩy 7 với lưu lượng Q2=Q1+Q0 và cột áp H2 lớn hơn cột áp H0 của dòng chảy trong ống hút:

Với các bơm tia phun nói chung có kết cấu tương tự như nhau, chỉ khác nhau ở bộ phận vòi phun.

Bơm tia phun có ưu điểm là cấu tạo đơn giản, kích thước nhỏ gọn, làm việc tin cậy, chế tạo rẻ tiền và có thể bơm được các loại chất lỏng, kể cả chất lỏng có lẫn hỗn hợp cơ học và chất khí.

Nhược điểm của bơm tia phun là hiệu suất thấp chỉ từ 0,2 đến 0,35
