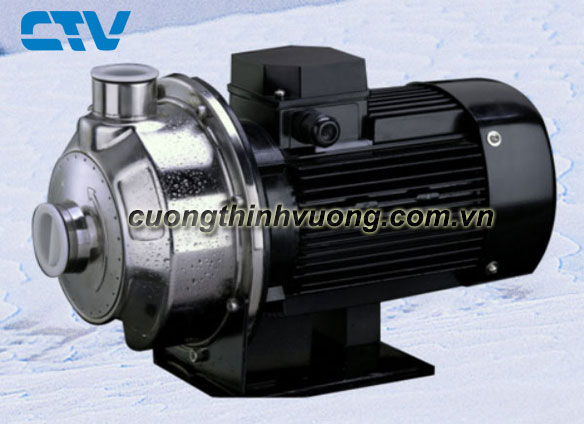

Hướng dẫn cách thức lắp đặt máy bơm công nghiệp CNP

Ứng dụng của máy bơm công nghiệp CNP

- Dùng để bơm các chất lỏng có độ nhớt thấp, trung tính, nước. Không dùng máy bơm CNP để bơm các chất lỏng nhớt, dễ cháy, độc hại hoặc có tính ăn mòn cao.

- Hệ thống điều hoà không khí

- Hệ thống làm mát

- Hệ thống xử lý nước, lọc nước.

- Ngành công nghiệp làm sạch

- Vận chuyển, lưu thông chất lỏng

- Nước nóng lạnh

Điều kiện vận hành

- Nhiệt độ chất lỏng: thông thường: -15 °C đến + 70 °C, nước nóng: -15 °C đến + 110 °C

- Phạm vi lưu lượng: 0.5 - 28 m3/h

- Áp suất tối đa: 10 bar

- Độ PH: PH 5- 9

- Nhiệt độ môi trường tối đa: 40 °C

- Áp suất hút được giới hạn bởi áp suất vận hành tối đa.

Cách lắp đặt máy bơm nước công nghiệp CNP

- Nên đặt máy bơm ở nơi khô ráo, thông thoáng. Khoảng cách giữa bơm với động cơ hoặc các thiết bị, linh kiện máy móc khác phải đạt ít nhất là 150mm.

- Đảm bảo các van đi kèm đã được lắp đặt đầy đủ, đúng vị trí.

- Đặt bơm trên một mặt phẳng cố định, tránh bị dịch chuyển khi vận hành, tránh trạng thái lơ lửng.

- Các đường ống nước phải được vệ sinh sạch sẽ.

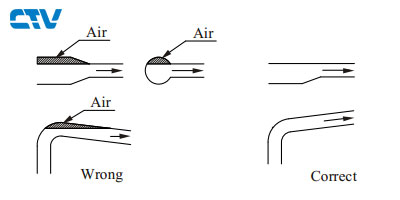

- Các túi khí được lắp đặt theo hình:

- Lắp đặt đồng hồ đo áp suất để quan sát và kiểm soát hoạt động của máy bơm.

- Khi chiều cao của bơm cao hơn mức chất lỏng, trong phạm vi hút của bơm, van chân nên được lắp đặt trong các ống hút cuối.

Kết nối điện

Việc kết nối điện phải được thực hiện bởi nhân viên kỹ thuật hoặc người có trình độ, đã được đào tạo. Kết nối điện yêu cầu phù hợp với các quy định hiện hành tại địa phương. Khi nối nguồn điện tới máy bơm phải lưu ý các mục sau:

- Các đơn vị bơm cần được trang bị an toàn.

- Phải có phương áp, thiết bị điều khiển trường hợp ngắt mạch đột ngột, quá tải động cơ, sử dụng các van an toàn.

- Cáp nối tủ điều khiển phải đảm bảo độ dài, khi cần nối thêm phải chú ý kích thước và các thông số cáp.

- Không để cáp thấm nước, hoặc hoạt động trong môi trường nước. Nếu điều này là cần thiết thì phải đảm bảo cách điện.

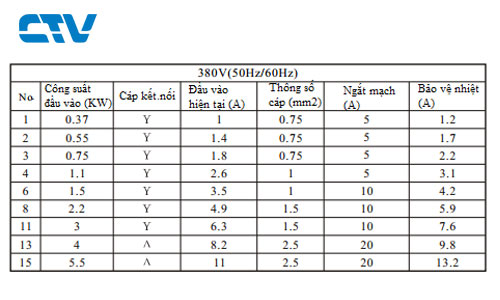

- Tham khảo bảng số liệu sau:
