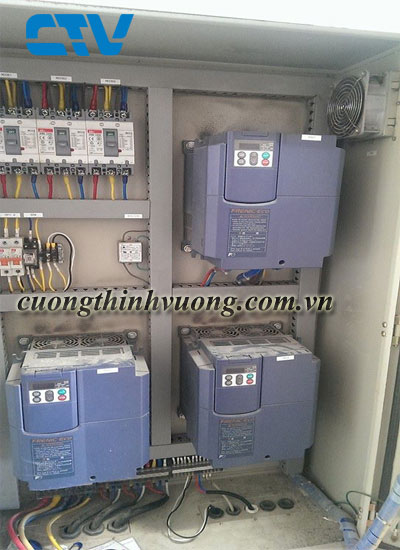

Giải pháp biến tần cho hệ thống máy bơm nước

Khái niệm biến tần

Hệ thống biến tần có khả năng điều khiển tốc độ của động cơ, chúng phụ thuộc vào các tín hiệu đầu vào như áp lực đường ống, số lần máy bơm chạy. Biến tần được lắp vào mạch điện tử của động cơ, chúng có thể làm thay đổi được tần số của mạch điện, từ đó làm thay đổi số vòng quay trên trục động cơ, làm thay đổi lưu lượng và cột áp của bơm.

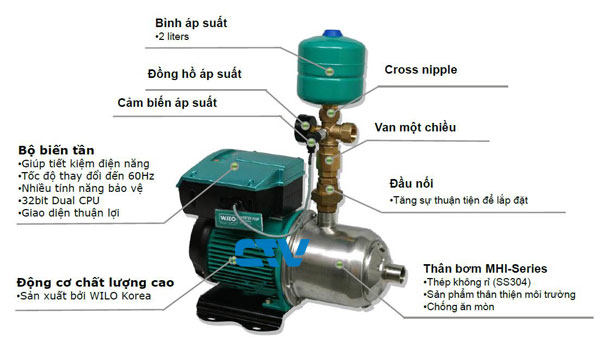

Nguyên lý làm việc của biến tần trong hệ thống máy bơm

+ Hệ thống biến tần áp dụng nguyên lý điều khiển vòng kín

+ Tín hiệu áp lực từ mạng lưới cấp nước được đưa về bộ xử lý, so sánh với tín hiệu áp lực được cài đặt theo yêu cầu. Sai lệch giữa 2 trị số này sẽ được một chương trình cài đặt riêng cho hệ thống xử lý để đưa ra tín hiệu điều khiển tối ưu đến bộ biến tần.

+ Bộ biến tần được lập trình xử lý tín hiệu đó và đưa ra tần số thích hợp cho dòng điện vào động cơ. Số vòng quay trên trục bơm được thay đổi và đáp ứng vừa lưu lượng, áp lực yêu cầu trên mạng lưới đường ống.

Nguyên tắc điều chỉnh hệ thống bơm của biến tần

+ Khi nhu cầu dùng nước thấp hơn hoặc bằng khả năng cung cấp của một bơm thì máy bơm nước có lắp biến tần hoạt động.

+ Khi nhu cầu dùng nước tăng lên lớn hơn khả năng cung cấp của một máy bơm nước và nhỏ hơn hoặc bằng khả năng cung cấp của hai bơm thì một bơm sẽ chạy tối đa với số vòng quay định mức, bơm biến tần bổ sung đầy đủ lưu lượng theo yêu cầu.

+ Khi yêu cầu lưu lượng tăng lên hơn nữa hoặc giảm đi thì việc điều chỉnh cũng diễn ra tương tự.
